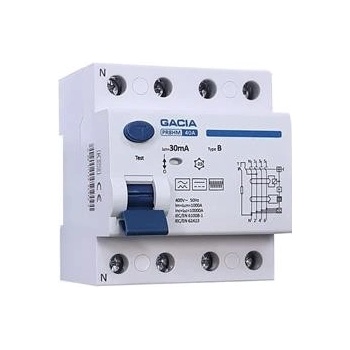

FVE Gacia proudový chránič PR8HM 4P, 40A, 30mA, typ B, na DIN lištu

Proudový chránič GACIA PR8HM typ B /40A/30mA/4P/10kA – špičková ochrana pro moderní instalace s DC složkami

Proudový chránič GACIA PR8HM typu B je navržen pro maximální ochranu osob i zařízení tam, kde klasické chrániče typu AC nebo A selhávají.

Díky své konstrukci spolehlivě detekuje nejen střídavé svodové proudy, ale také vyhlazené a pulzující stejnosměrné složky, které jsou běžné u nabíjecích stanic, fotovoltaických systémů nebo frekvenčních měničů.

Chránič tak poskytuje důležitou ochranu v aplikacích, kde je bezpečnost absolutní prioritou.

Klíčové vlastnosti proudového chrániče GACIA PR8HM typ B /40A/30mA/4P/10kA:

Typ B – spolehlivě detekuje AC, pulzující i vyhlazené DC reziduální proudy

Vhodný pro FVE, elektromobily a měniče – ideální ochrana pro moderní technologie s DC složkou

Vysoká zkratová odolnost 10 kA – bezpečný provoz i v náročných podmínkách

Jmenovitý proud 40 A a citlivost 30 mA – optimální kombinace pro běžné i průmyslové instalace

Indikátor provozní polohy – jasně ukazuje stav zapnuto/vypnuto

Tlačítko TEST – umožňuje pravidelnou kontrolu správné funkce

Snadná montáž na DIN lištu – kompatibilní s běžnými rozvaděči

Odolnost vůči teplotám od -30 °C do +50 °C – vhodný pro venkovní i náročné vnitřní prostředí

Dlouhá životnost – mechanická 4000 cyklů, elektrická 2000 cyklů

Splňuje normy IEC/EN 61008-1 a IEC/EN 62443 – záruka bezpečnosti a kvality

Nezbytný pro fotovoltaiku, elektromobilitu i moderní průmysl

GACIA PR8HM je ideálním řešením pro ochranu obvodů napájejících střídače, nabíjecí stanice pro e-auta, koloběžky nebo solární elektrárny. Všude tam, kde mohou vznikat reziduální proudy DC nad 6 mA, je tento chránič nepostradatelný. Oproti běžným chráničům AC a A nehrozí jeho zmagnetování a selhání detekce, čímž se zásadně zvyšuje úroveň ochrany.

Spolehlivý výkon a vysoká odolnost v extrémních podmínkách

S jmenovitou spínací schopností 1000 A, zkratovou odolností 10 kA a provozním rozsahem teplot -30 až +50 °C je tento přístroj připraven na nejnáročnější prostředí. Díky indikátoru provozní polohy a tlačítku TEST máte navíc vždy kontrolu nad správnou funkcí zařízení.

Snadná instalace na DIN lištu a vysoká mechanická životnost

Montáž chrániče je jednoduchá a bezpečná díky uchycení na standardní DIN lištu TH35 a připojení pomocí hřebenových lišt nebo vodičů do 25 mm². Elektrická životnost 2000 cyklů a mechanická až 4000 cyklů zajišťují dlouhodobý provoz bez nutnosti výměny.

Bez kompromisů – pro vaše bezpečí i bezpečí vaší technologie

Použití běžných proudových chráničů v systémech se stejnosměrnými složkami může vést k jejich nefunkčnosti. GACIA PR8HM typ B představuje moderní řešení, které eliminuje toto riziko a poskytuje spolehlivé vypnutí při jakémkoli překročení reziduálního proudu – AC i DC.

Kde najde využití a pro koho je určený proudový chránič GACIA PR8HM typ B?

Široké využití v moderních a náročných instalacích

Tento chránič je navržen speciálně pro aplikace, kde může dojít ke vzniku vyhlazených stejnosměrných reziduálních proudů, které běžné proudové chrániče typu AC nebo A nedokážou bezpečně detekovat. Díky tomu je ideální volbou pro ochranu zařízení s elektronickými měniči nebo komponenty napojenými na střídače.

Typická využití:

Fotovoltaické elektrárny (FVE) – ochrana AC okruhu mezi střídačem a rozvaděčem

Wallboxy a nabíjecí stanice pro elektromobily – zajištění bezpečnosti při nabíjení

Průmyslové stroje a zařízení s frekvenčními měniči – eliminace rizik spojených s DC proudy

Zdravotnická technika a laboratoře – citlivá zařízení vyžadující vysokou úroveň ochrany

Velké osvětlovací systémy, jevištní technika, výstavní stánky – bezpečné napájení

Stavebnictví, datová centra, telekomunikační rozvaděče – spolehlivá ochrana i v náročných podmínkách

Pro koho je určený:

Elektroinstalatéry a revizní techniky, kteří chtějí nabídnout klientům moderní a bezpečné řešení

Provozovatele fotovoltaických systémů a nabíjecí infrastruktury

Firmy a průmyslové provozy se zařízeními s vysokou elektronikou

Montážní firmy, které hledají univerzální chránič pro různé typy instalací

Technicky zdatné domácí uživatele, kteří provozují FVE, EV wallboxy nebo jiná DC-náročná zařízení

Proudový chránič GACIA PR8HM typ B je zkrátka nepostradatelný tam, kde nestačí běžné chrániče – je to spolehlivá investice do ochrany zdraví, majetku i technologií.

Technické specifikace

• Typ: B – detekce AC i vyhlazených DC reziduálních proudů
• Počet pólů: 4P – čtyřpólový chránič, ideální pro třífázové instalace
• Jmenovitý proud: 40 A – maximální zatížení chráněného obvodu
• Jmenovitý reziduální proud: 30 mA – vysoká citlivost pro ochranu osob
• Spínací schopnost reziduálního proudu: 1000 A – bezpečné vypnutí i při vysokých proudech
• Vypínací čas: 0,1 s – okamžité odpojení při překročení mezí
• Odolnost proti napěťovému rázu: 4500 V – odolný vůči špičkám v síti
• Zkratová odolnost: 10 kA – chrání i při vysokých poruchových proudech
• Jmenovité napětí (Ue): 400/415 V – standardní napájení třífázových sítí
• Izolační napětí (Ui): 500 V – maximální napětí, které izolace vydrží
• Provozní frekvence: 50/60 Hz – kompatibilní s běžnou sítí
• Elektrická životnost: 2000 cyklů – spolehlivost i při častém spínání
• Mechanická životnost: 4000 cyklů – dlouhá životnost i při mechanickém namáhání
• Krytí připojení: IP20 – základní ochrana před dotykem
• Krytí přístroje: IP40 – vhodné pro montáž do rozvaděčů
• Pracovní teplota: -30 °C až +50 °C – použitelný i v náročných podmínkách
• Skladovací teplota: -30 °C až +70 °C – dlouhodobé uskladnění bez poškození
• Maximální průřez vodiče: 25 mm² – vhodné i pro silové kabely
• Utahovací moment svorky: 3 Nm – pevné a bezpečné spojení
• Montáž: na DIN lištu TH35 – standardní upevnění v rozvaděči
• Testovací tlačítko: ano – pravidelná kontrola správné funkce
• Indikátor polohy: ano – zřetelné rozlišení sepnutého/vypnutého stavu
• Normy: IEC/EN 61008-1 a IEC/EN 62443 – garantovaná kvalita a bezpečnost

Důležité upozornění:   ?? Montáž a zapojení smí provádět výhradně kvalifikovaná osoba s příslušným oprávněním podle vyhlášky č. 50/1978 Sb.

Nesprávné zapojení může vést k nefunkčnosti zařízení nebo závažným bezpečnostním rizikům. Pokud si nejste jisti, vždy se obraťte na odborníka.

Důležité informace o proudových chráničích – přehled pro zákazníky

Co je proudový chránič a jak funguje?

Proudový chránič, někdy označovaný jako diferenciální jistič nebo protišokový spínač, je zařízení určené k ochraně osob a zařízení před úrazem elektrickým proudem nebo vzniku požáru. Anglicky se označuje zkratkami RCD (Residual Current Device) nebo RCCB (Residual Current Circuit Breaker).

Jeho princip spočívá v tom, že neustále porovnává velikost proudu, který přitéká a odtéká z obvodu. Pokud dojde k rozdílu (např. únik proudu skrz tělo člověka, porucha spotřebiče apod.), zařízení okamžitě vypne přívod elektřiny a tím zabrání vážným následkům.

Hlavní účel proudových chráničů:

Ochrana osob při přímém i nepřímém kontaktu s elektrickým napětím

Omezení rizika požáru způsobeného elektrickou poruchou

Ochrana zařízení před poškozením proudovými chybami

Využití především ve stavebnictví, průmyslu, fotovoltaice a elektromobilitě

Jak správně vybrat proudový chránič?

Proudový chránič funguje na základě detekce rozdílu mezi vstupním a výstupním proudem. Tento rozdíl – tzv. reziduální proud – indikuje poruchu. K jeho měření se používá součtový proudový transformátor, ale jeho správná funkce závisí na kvalitě vstupního signálu a okolních vlivech.

Proto je důležité zvolit správný typ chrániče podle charakteru instalace. Pokud instalace obsahuje zařízení s nelineárními prvky (např. nabíječky, FVE, měniče), může docházet k nesinusovým nebo stejnosměrným poruchovým proudům, které běžné typy chráničů nemusí rozpoznat – a dokonce může dojít k jejich zmagnetování a vyřazení z činnosti.

Typy a využití proudových chráničů:

Proudové chrániče se rozlišují podle typu poruchových proudů, které dokáží detekovat. Dále slouží pro různé typy ochrany:

Podle účelu použití:

Ochrana před úrazem při poruše – např. při poškození izolace vodiče

Doplňková ochrana – I?n ≤ 30 mA, chrání osoby při náhodném kontaktu s částmi pod napětím

Ochrana před požárem – I?n ≤ 300 mA, detekuje vyšší úniky proudu indikující přehřátí nebo zkrat

Podle typu detekovaného proudu:

Typ AC – pouze střídavý sinusový proud

Typ A – střídavý + pulzující stejnosměrný proud

Typ F – střídavý + pulzující + částečně vyhlazený DC proud (např. invertory, pračky)

Typ B – všechny výše uvedené + vyhlazený stejnosměrný proud (nezbytný např. pro FVE a wallboxy)

Proč jsou různé typy chráničů nutné?

V dnešních elektrických obvodech se zřídka vyskytují čistě sinusové proudy. Elektronická zařízení (napájecí zdroje, solární měniče, nabíječky, LED svítidla apod.) výrazně zkreslují proudovou křivku a způsobují vznik harmonických, pulzujících nebo DC složek. Pokud není chránič schopen tyto složky rozpoznat, může dojít k selhání ochrany i při reálném nebezpečí.

Z tohoto důvodu je důležité vybrat proudový chránič odpovídající skutečnému typu zátěže a provozu zařízení.

Přehledná tabulka s typy proudových chráničů a jejich využitím:

Tabulka pomůže rychle pochopit rozdíly mezi typy chráničů a vybrat ten správný podle aplikace, ve které bude použit. Chrániče typu B, jako je GACIA PR8HM, jsou klíčové pro bezpečnost v moderních elektrických systémech s DC vlivy.

Typ chrániče

Detekované proudy

Typické využití

Poznámka

AC

Střídavé sinusové proudy (AC)

Běžné spotřebiče bez elektroniky – např. světla, ohřívače, odporová zátěž

Nezachytí pulzující ani stejnosměrné složky

A

Střídavé + pulzující stejnosměrné proudy (AC + DC pulzující)

Spotřebiče s elektronickým řízením – např. pračky, myčky, klimatizace

Nevhodné pro FVE, wallboxy a měniče

F

Střídavé + pulzující + částečně vyhlazené DC proudy

Zařízení s frekvenčními měniči, invertory, tepelná čerpadla

Zvýšená odolnost proti rušení, ale stále ne pro vyhlazený DC

B

Střídavé + pulzující + vyhlazené DC proudy

Fotovoltaika, wallboxy, střídače, průmysl s DC zátěží

Nejvyšší úroveň detekce, chrání i při výskytu DC složky nad 6 mA

Proudový chránič GACIA PR8HM typ B /40A/30mA/4P/10kA – špičková ochrana pro moderní instalace s DC složkami

Proudový chránič GACIA PR8HM typu B je navržen pro maximální ochranu osob i zařízení tam, kde klasické chrániče typu AC nebo A selhávají.

Díky své konstrukci spolehlivě detekuje nejen střídavé svodové proudy, ale také vyhlazené a pulzující stejnosměrné složky, které jsou běžné u nabíjecích stanic, fotovoltaických systémů nebo frekvenčních měničů.

Chránič tak poskytuje důležitou ochranu v aplikacích, kde je bezpečnost absolutní prioritou.

Klíčové vlastnosti proudového chrániče GACIA PR8HM typ B /40A/30mA/4P/10kA:

Typ B – spolehlivě detekuje AC, pulzující i vyhlazené DC reziduální proudy

Vhodný pro FVE, elektromobily a měniče – ideální ochrana pro moderní technologie s DC složkou

Vysoká zkratová odolnost 10 kA – bezpečný provoz i v náročných podmínkách

Jmenovitý proud 40 A a citlivost 30 mA – optimální kombinace pro běžné i průmyslové instalace

Indikátor provozní polohy – jasně ukazuje stav zapnuto/vypnuto

Tlačítko TEST – umožňuje pravidelnou kontrolu správné funkce

Snadná montáž na DIN lištu – kompatibilní s běžnými rozvaděči

Odolnost vůči teplotám od -30 °C do +50 °C – vhodný pro venkovní i náročné vnitřní prostředí

Dlouhá životnost – mechanická 4000 cyklů, elektrická 2000 cyklů

Splňuje normy IEC/EN 61008-1 a IEC/EN 62443 – záruka bezpečnosti a kvality

Nezbytný pro fotovoltaiku, elektromobilitu i moderní průmysl

GACIA PR8HM je ideálním řešením pro ochranu obvodů napájejících střídače, nabíjecí stanice pro e-auta, koloběžky nebo solární elektrárny. Všude tam, kde mohou vznikat reziduální proudy DC nad 6 mA, je tento chránič nepostradatelný. Oproti běžným chráničům AC a A nehrozí jeho zmagnetování a selhání detekce, čímž se zásadně zvyšuje úroveň ochrany.

Spolehlivý výkon a vysoká odolnost v extrémních podmínkách

S jmenovitou spínací schopností 1000 A, zkratovou odolností 10 kA a provozním rozsahem teplot -30 až +50 °C je tento přístroj připraven na nejnáročnější prostředí. Díky indikátoru provozní polohy a tlačítku TEST máte navíc vždy kontrolu nad správnou funkcí zařízení.

Snadná instalace na DIN lištu a vysoká mechanická životnost

Montáž chrániče je jednoduchá a bezpečná díky uchycení na standardní DIN lištu TH35 a připojení pomocí hřebenových lišt nebo vodičů do 25 mm². Elektrická životnost 2000 cyklů a mechanická až 4000 cyklů zajišťují dlouhodobý provoz bez nutnosti výměny.

Bez kompromisů – pro vaše bezpečí i bezpečí vaší technologie

Použití běžných proudových chráničů v systémech se stejnosměrnými složkami může vést k jejich nefunkčnosti. GACIA PR8HM typ B představuje moderní řešení, které eliminuje toto riziko a poskytuje spolehlivé vypnutí při jakémkoli překročení reziduálního proudu – AC i DC.

Kde najde využití a pro koho je určený proudový chránič GACIA PR8HM typ B?

Široké využití v moderních a náročných instalacích

Tento chránič je navržen speciálně pro aplikace, kde může dojít ke vzniku vyhlazených stejnosměrných reziduálních proudů, které běžné proudové chrániče typu AC nebo A nedokážou bezpečně detekovat. Díky tomu je ideální volbou pro ochranu zařízení s elektronickými měniči nebo komponenty napojenými na střídače.

Typická využití:

Fotovoltaické elektrárny (FVE) – ochrana AC okruhu mezi střídačem a rozvaděčem

Wallboxy a nabíjecí stanice pro elektromobily – zajištění bezpečnosti při nabíjení

Průmyslové stroje a zařízení s frekvenčními měniči – eliminace rizik spojených s DC proudy

Zdravotnická technika a laboratoře – citlivá zařízení vyžadující vysokou úroveň ochrany

Velké osvětlovací systémy, jevištní technika, výstavní stánky – bezpečné napájení

Stavebnictví, datová centra, telekomunikační rozvaděče – spolehlivá ochrana i v náročných podmínkách

Pro koho je určený:

Elektroinstalatéry a revizní techniky, kteří chtějí nabídnout klientům moderní a bezpečné řešení

Provozovatele fotovoltaických systémů a nabíjecí infrastruktury

Firmy a průmyslové provozy se zařízeními s vysokou elektronikou

Montážní firmy, které hledají univerzální chránič pro různé typy instalací

Technicky zdatné domácí uživatele, kteří provozují FVE, EV wallboxy nebo jiná DC-náročná zařízení

Proudový chránič GACIA PR8HM typ B je zkrátka nepostradatelný tam, kde nestačí běžné chrániče – je to spolehlivá investice do ochrany zdraví, majetku i technologií.

Technické specifikace

• Typ: B – detekce AC i vyhlazených DC reziduálních proudů
• Počet pólů: 4P – čtyřpólový chránič, ideální pro třífázové instalace
• Jmenovitý proud: 40 A – maximální zatížení chráněného obvodu
• Jmenovitý reziduální proud: 30 mA – vysoká citlivost pro ochranu osob
• Spínací schopnost reziduálního proudu: 1000 A – bezpečné vypnutí i při vysokých proudech
• Vypínací čas: 0,1 s – okamžité odpojení při překročení mezí
• Odolnost proti napěťovému rázu: 4500 V – odolný vůči špičkám v síti
• Zkratová odolnost: 10 kA – chrání i při vysokých poruchových proudech
• Jmenovité napětí (Ue): 400/415 V – standardní napájení třífázových sítí
• Izolační napětí (Ui): 500 V – maximální napětí, které izolace vydrží
• Provozní frekvence: 50/60 Hz – kompatibilní s běžnou sítí
• Elektrická životnost: 2000 cyklů – spolehlivost i při častém spínání
• Mechanická životnost: 4000 cyklů – dlouhá životnost i při mechanickém namáhání
• Krytí připojení: IP20 – základní ochrana před dotykem
• Krytí přístroje: IP40 – vhodné pro montáž do rozvaděčů
• Pracovní teplota: -30 °C až +50 °C – použitelný i v náročných podmínkách
• Skladovací teplota: -30 °C až +70 °C – dlouhodobé uskladnění bez poškození
• Maximální průřez vodiče: 25 mm² – vhodné i pro silové kabely
• Utahovací moment svorky: 3 Nm – pevné a bezpečné spojení
• Montáž: na DIN lištu TH35 – standardní upevnění v rozvaděči
• Testovací tlačítko: ano – pravidelná kontrola správné funkce
• Indikátor polohy: ano – zřetelné rozlišení sepnutého/vypnutého stavu
• Normy: IEC/EN 61008-1 a IEC/EN 62443 – garantovaná kvalita a bezpečnost

Důležité upozornění:   ?? Montáž a zapojení smí provádět výhradně kvalifikovaná osoba s příslušným oprávněním podle vyhlášky č. 50/1978 Sb.

Nesprávné zapojení může vést k nefunkčnosti zařízení nebo závažným bezpečnostním rizikům. Pokud si nejste jisti, vždy se obraťte na odborníka.

Důležité informace o proudových chráničích – přehled pro zákazníky

Co je proudový chránič a jak funguje?

Proudový chránič, někdy označovaný jako diferenciální jistič nebo protišokový spínač, je zařízení určené k ochraně osob a zařízení před úrazem elektrickým proudem nebo vzniku požáru. Anglicky se označuje zkratkami RCD (Residual Current Device) nebo RCCB (Residual Current Circuit Breaker).

Jeho princip spočívá v tom, že neustále porovnává velikost proudu, který přitéká a odtéká z obvodu. Pokud dojde k rozdílu (např. únik proudu skrz tělo člověka, porucha spotřebiče apod.), zařízení okamžitě vypne přívod elektřiny a tím zabrání vážným následkům.

Hlavní účel proudových chráničů:

Ochrana osob při přímém i nepřímém kontaktu s elektrickým napětím

Omezení rizika požáru způsobeného elektrickou poruchou

Ochrana zařízení před poškozením proudovými chybami

Využití především ve stavebnictví, průmyslu, fotovoltaice a elektromobilitě

Jak správně vybrat proudový chránič?

Proudový chránič funguje na základě detekce rozdílu mezi vstupním a výstupním proudem. Tento rozdíl – tzv. reziduální proud – indikuje poruchu. K jeho měření se používá součtový proudový transformátor, ale jeho správná funkce závisí na kvalitě vstupního signálu a okolních vlivech.

Proto je důležité zvolit správný typ chrániče podle charakteru instalace. Pokud instalace obsahuje zařízení s nelineárními prvky (např. nabíječky, FVE, měniče), může docházet k nesinusovým nebo stejnosměrným poruchovým proudům, které běžné typy chráničů nemusí rozpoznat – a dokonce může dojít k jejich zmagnetování a vyřazení z činnosti.

Typy a využití proudových chráničů:

Proudové chrániče se rozlišují podle typu poruchových proudů, které dokáží detekovat. Dále slouží pro různé typy ochrany:

Podle účelu použití:

Ochrana před úrazem při poruše – např. při poškození izolace vodiče

Doplňková ochrana – I?n ≤ 30 mA, chrání osoby při náhodném kontaktu s částmi pod napětím

Ochrana před požárem – I?n ≤ 300 mA, detekuje vyšší úniky proudu indikující přehřátí nebo zkrat

Podle typu detekovaného proudu:

Typ AC – pouze střídavý sinusový proud

Typ A – střídavý + pulzující stejnosměrný proud

Typ F – střídavý + pulzující + částečně vyhlazený DC proud (např. invertory, pračky)

Typ B – všechny výše uvedené + vyhlazený stejnosměrný proud (nezbytný např. pro FVE a wallboxy)

Proč jsou různé typy chráničů nutné?

V dnešních elektrických obvodech se zřídka vyskytují čistě sinusové proudy. Elektronická zařízení (napájecí zdroje, solární měniče, nabíječky, LED svítidla apod.) výrazně zkreslují proudovou křivku a způsobují vznik harmonických, pulzujících nebo DC složek. Pokud není chránič schopen tyto složky rozpoznat, může dojít k selhání ochrany i při reálném nebezpečí.

Z tohoto důvodu je důležité vybrat proudový chránič odpovídající skutečnému typu zátěže a provozu zařízení.

Přehledná tabulka s typy proudových chráničů a jejich využitím:

Tabulka pomůže rychle pochopit rozdíly mezi typy chráničů a vybrat ten správný podle aplikace, ve které bude použit. Chrániče typu B, jako je GACIA PR8HM, jsou klíčové pro bezpečnost v moderních elektrických systémech s DC vlivy.

Typ chrániče

Detekované proudy

Typické využití

Poznámka

AC

Střídavé sinusové proudy (AC)

Běžné spotřebiče bez elektroniky – např. světla, ohřívače, odporová zátěž

Nezachytí pulzující ani stejnosměrné složky

A

Střídavé + pulzující stejnosměrné proudy (AC + DC pulzující)

Spotřebiče s elektronickým řízením – např. pračky, myčky, klimatizace

Nevhodné pro FVE, wallboxy a měniče

F

Střídavé + pulzující + částečně vyhlazené DC proudy

Zařízení s frekvenčními měniči, invertory, tepelná čerpadla

Zvýšená odolnost proti rušení, ale stále ne pro vyhlazený DC

B

Střídavé + pulzující + vyhlazené DC proudy

Fotovoltaika, wallboxy, střídače, průmysl s DC zátěží

Nejvyšší úroveň detekce, chrání i při výskytu DC složky nad 6 mA
