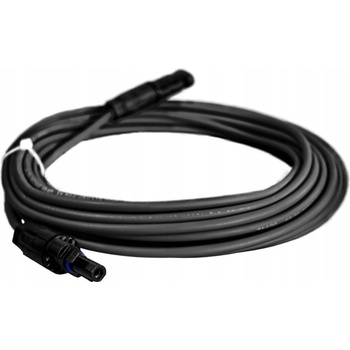

Solární prodlužovací kabel 6 mm2 s konektory MC4 8 m

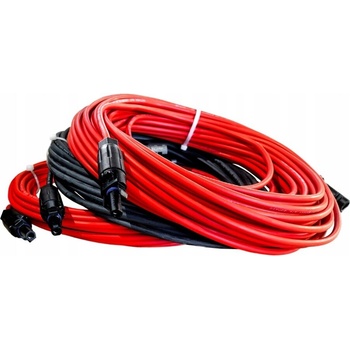

Solární prodlužovací kabel 6 mm2 s konektory MC4 černý/červený 1 – 50 m doktorvolt

Solární prodlužovací kabel 6 mm2 s konektory MC4

Vysoce kvalitní prodlužovací kabel pro fotovoltaické instalace o délce od 1 – 50 metrů (na výběr) včetně konektorů – konektorů kompatibilních s MC4 (+) a (-).

Lze je používat jak venku, tak i uvnitř budov.

Prodlužovací kabely se používají k propojení fotovoltaických panelů.

Při výrobě prodlužovacích kabelů byly použity solární kabely o průřezu 6 mm2 s vícežilovou žílou pocínovanou měkkou, v izolaci a povlaku ze síťovaného bezhalogenového a olejotěsného plastu a také solární konektory MC4.

Použití solárních prodlužovacích kabelů:

• Pro vnější i vnitřní použití,
• Spojování fotovoltaických panelů,
• Kabely byly speciálně navrženy pro použití při výrobě sluneční energie
• Solární prodlužovací kabely lze použít při fotovoltaických instalacích montovaných jak na střechách, tak na zemi.

Konektory typu WM4 C

Konektory WM4 C zajišťují stabilitu a bezpečnost spojení. Konektory jsou kompatibilní se systémem MC4.

Důležitou vlastností konektorů je jejich voděodolnost díky stupni krytí IP67.

Konektory podporují proud o maximálním proudu 35 A a jmenovitém napětí 1500 V DC.

Konektory zajišťují spolehlivost provozu v náročných teplotních podmínkách – od -40 °C do +85 °C.

Parametry kabelu průřez žíly 6 mm² typ sluneční (pro fotovoltaické spoje) průměr kabelu 5,4 mm hmotnost kabelu 69 kg/km množství mědi 57,6 Cu kg/km odpor žil při 20 °C 3,39 Ω kg/km proudová zatížitelnost 70 A konstrukce žíly měděná, pocínovaná, vícežilová, ohebná třída žil 5 (podle PN-EN 60228, EN 60228, IEC 60228) pracovní napětí

• AC: Uo/U=1000/1000V
• DC: U=1500V

speciální izolace, síťovaná bezhalogenová směs

Vnější izolační vrstva – speciální síťovaná směs bez halogenů, odolná vůči oleji, odolná vůči UV záření a povětrnostním vlivům zkouška napětím 6500 V provozní teplota -40 až +90 °C min. teplota pokládky -15 °C max. teplota žíly během provozu 120°C přípustná teplota žil při zkratu 200°C max. tažná síla

• během instalace: 50N/mm2
• Při provozu (staticky): 15 N/mm2

odpor bez halogenů, nízká emise kouře EN61034,

UV, olejotěsný EN 60811-404 červená/černá barva, zkouška hoření EN 60332-1, normy a certifikáty RoHS 2011/65/EU

LVD 2014/35/EU

CPR 305/2011

Konektory WM4 C – dlouhodobá provozní teplota min. – 40 °C max. + 85 °C

Nominální napětí 1500 V DC (IEC) jmenovitá proudová zatížitelnost hodnocený current 35 A stupeň ochrany

IP67, výrobce

Morek označení výrobce

IS24241N

IS14240N

Parametry prodlužovacího kabelu délka

Na výběr: 1/2/3/5/8/10/12/15/20/25/30/35/40/45/50 m certifikáty a normy výrobce

TÜV SÜD

ISO 9001:2015

CE

IEC 61439 výrobce

Doktorvolt

• Barva: Černá
• Délka: 8 m
• Barva: černá
• Délka: 8 m
• Leiternennquerschnitt: 6 mm²
• Nominální průřez vodiče: 6 mm²
• - Kabel: Solární
• - Zástrčky: MC4
• - Tloušťka: 6 mm2
• Jednotka: ks
